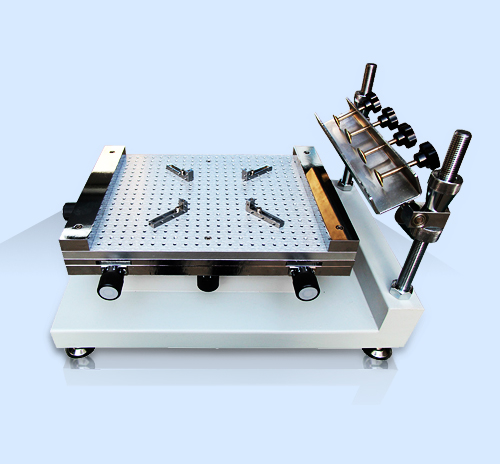

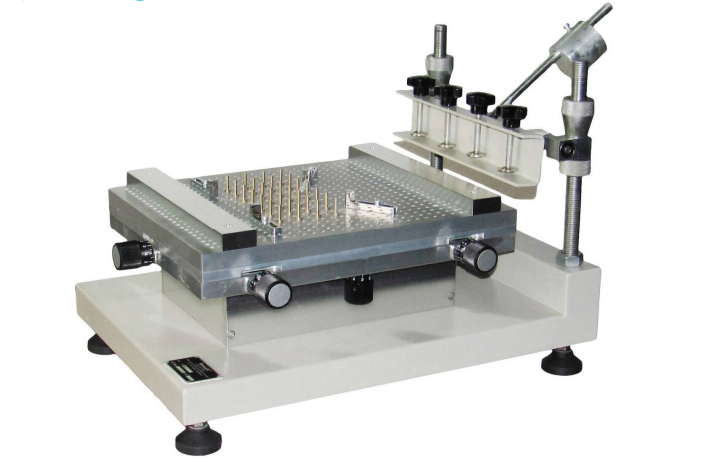

丝印台QH3040
- 产品介绍
- 型号参数
- SMT解决方案
- QH3040高精密丝印台，是黄瓜视频在线播放公司针对用户反馈，普通丝印台在使用过程中，有重复定位精度不高（调好的板子，需要经常性重新校正）、定位校正麻烦（需要反复移动定位配件，浪费宝贵时间）、双面器件pcb定位不方便，等众多缺点。推出的一款，高精度，极具实用性的黄瓜下载链接周边配件。QH3040高精密丝印台具有以下特点： 1、校板方式采用平台X、Y轴微调校正，简单方便。（大大节约您的宝贵时间）。 2、工作平台选用优质铝板蜂窝状定位孔加工，底座采用加厚钢板成型焊接，结实稳固，经久耐用。 3、 线路板定位采用定位针、固定杆和固定板块操作，既方便定位，又保证重复操作精度。 4、 钢网支架采用螺旋丝杆，可上下调节高度，方便控制PCB厚度及印刷锡膏的量。 5、印刷网板通过4个带压盘的旋钮固定，快捷牢固。
- 产品介绍
- QH3040高精密丝印台，是黄瓜视频在线播放公司针对用户反馈，普通丝印台在使用过程中，有重复定位精度不高（调好的板子，需要经常性重新校正）、定位校正麻烦（需要反复移动定位配件，浪费宝贵时间）、双面器件pcb定位不方便，等众多缺点。推出的一款，高精度，极具实用性的黄瓜下载链接周边配件。QH3040高精密丝印台具有以下特点： 1、校板方式采用平台X、Y轴微调校正，简单方便。（大大节约您的宝贵时间）。 2、工作平台选用优质铝板蜂窝状定位孔加工，底座采用加厚钢板成型焊接，结实稳固，经久耐用。 3、 线路板定位采用定位针、固定杆和固定板块操作，既方便定位，又保证重复操作精度。 4、 钢网支架采用螺旋丝杆，可上下调节高度，方便控制PCB厚度及印刷锡膏的量。 5、印刷网板通过4个带压盘的旋钮固定，快捷牢固。
- 型号参数
工作台尺寸
300×400(mm)
最大印刷尺寸
250×400(mm)
最大网框尺寸
370×470(mm)
印刷转速
人工控制
承印物厚度
0-80（mm）
工作台纵横调节量
10（mm）
印刷平台高度
240（mm）
重复精度
±0.01（mm）
定位方式
外形或基准孔
外形尺寸(W*D*H)
540×370×350 mm（不含工作台）
