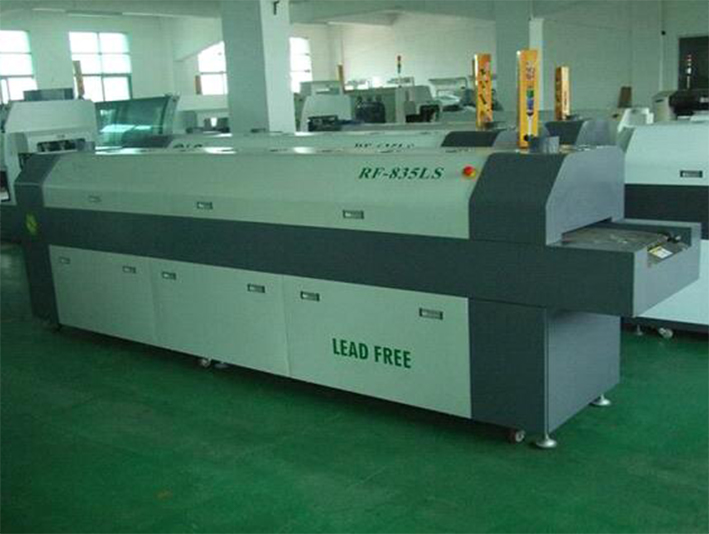

回流焊RF-835LS
- 产品介绍
- 型号参数
- SMT解决方案
1.采用CHB温控表控制仪表操作界面，PID温度调节，易于操作:采用智能化控制系统, 控温精度高±1-2℃，保证控制系统稳定可靠;
2.配备网带张紧装置, 运输平稳、不抖动、不变形，保证PCB运输顺畅;
3.所有加热区均由温控表进行PID控制（上面8个温区下面8个温区独立温控，可分温区单独开启。可分区加热,以减小起动功率）;
4.具有故障声光报警功能;
5.设有漏电保护器,确保操作人员及控制系统安全;
6.内置可出板及自动延时关机系统,保证PCB及回流焊机在断电或过热时不受损坏;
7.采用热风循环加热方式，温度均匀，热补偿效率高，高效增压式加速风道,大幅度提高循环热空气流量,升温迅速（约20分钟）,热补偿效率高,可进行高温焊接及固化;
8.上8下8个温区设有独立测温感应传感器，实时监控及补偿各温区温度的平衡;
9.来自国际技术的急冷却系统,采用放大镜式集中高效急冷,冷却速度可达3.5~6℃/秒,管理十分方便; 外置强制冷却装置，确保焊点结晶效果（Option选配项，标准配置为强制自然风冷）；
10.特制增压式运风结构及异形发热丝设计，无噪音、无震动，拥有极高的热交换率,BGA底部与PCB板之间产生的温差△t极小,最符合无铅制程严格的要求,尤其针对高难度焊接要求的无铅产品.
- 产品介绍
1.采用CHB温控表控制仪表操作界面，PID温度调节，易于操作:采用智能化控制系统, 控温精度高±1-2℃，保证控制系统稳定可靠;
2.配备网带张紧装置, 运输平稳、不抖动、不变形，保证PCB运输顺畅;
3.所有加热区均由温控表进行PID控制（上面8个温区下面8个温区独立温控，可分温区单独开启。可分区加热,以减小起动功率）;
4.具有故障声光报警功能;
5.设有漏电保护器,确保操作人员及控制系统安全;
6.内置可出板及自动延时关机系统,保证PCB及回流焊机在断电或过热时不受损坏;
7.采用热风循环加热方式，温度均匀，热补偿效率高，高效增压式加速风道,大幅度提高循环热空气流量,升温迅速（约20分钟）,热补偿效率高,可进行高温焊接及固化;
8.上8下8个温区设有独立测温感应传感器，实时监控及补偿各温区温度的平衡;
9.来自国际技术的急冷却系统,采用放大镜式集中高效急冷,冷却速度可达3.5~6℃/秒,管理十分方便; 外置强制冷却装置，确保焊点结晶效果（Option选配项，标准配置为强制自然风冷）；
10.特制增压式运风结构及异形发热丝设计，无噪音、无震动，拥有极高的热交换率,BGA底部与PCB板之间产生的温差△t极小,最符合无铅制程严格的要求,尤其针对高难度焊接要求的无铅产品.
- 型号参数
整机技术参数
加热温区数量
上面8个加热区,下面8个加热区。
加热方式
环形发热丝加热，增压式风道
加热区长度
2800MM
冷却区数量
2个自然风冷系统
传送网带宽度
350 mm
PCB尺寸
50-350 mm
PCB限制高度
25mm
传输方向
L-R (R—L) 可选
传送方式
网带
运输带高度
900±20 mm
PCB运输速度
0～1.8m/min
温度控制精度
±1-2℃（静态）
温度控制范围
室温～300℃可设置
适用焊料类型
无铅焊料/有铅焊料
控温方式
PID+SSR
使用元件种类
CSP、BGA、μBGA、0201chip等单/双面板
电源
3Φ、380V、50HZ
启动功率
22KW
工作功率
5KW
升温时间
Approx.20min
机身尺寸
L4200*900*1500MM
净重
700kg
机体颜色
整机采用电脑白，两端为土灰色或天蓝色，可选。
- SMT解决方案
加热部分
加热区数量
上面8个温区下面8个温区独立温控，可分温区单独开启。可分区加热,以减小起动功率。
相邻温区可拉温差
70℃，可以对应高标准的无铅工艺。
升温时间
从常温到温度平衡的开始时间：约20min
升温顺序
从中间到两边逐个升温，节约电能或时间1／3. 相比从头到尾逐个升温，因两头有抽风口，热量损失大
PCB上元件高度限制
30 mm
加热ZONE长度
2800 mm
温度调整范围
0～300℃
加热区温度控制精度
±1-2℃（静态）
★温度爬升能力
3℃/S
★热风循环风道结构
采用世界领先的热风循环加热方式，上下独立热风循环系统，温度均匀，热补偿效高率
温区独立关闭功能
各温区单独由仪表进行PID控制，用户可对温区选择性加热，有利于形成PCB板上下温差
热风马达
优质耐高温马达，结构散热性好，直联方式联接叶轮，可提供充足的热风流量
加热元件
发热丝采用台湾台展品牌，发热丝完全裸在空气中和风道内气流充分接触，产生最佳的热交换减少热惯性冲击。
传输部分
C/V速度设定最小单位/范围
0～1800mm/min
C/V速度偏差范围
电脑闭环控制±2%以内
运输马达
电脑控制台湾STK调速马达，运输平稳，经久易用
传送方式
网传动
传送高度
900±20 mm
网带张紧装置
采用卡座式滚筒及链轮张紧方式
网带配置
350 mm宽316#SUS，耐高温、抗腐蚀、抗变形。
冷却系统
制冷方式
采用环球风扇上下对流强制风冷，出口冷气温度可达30℃以下，可明显改善无铅焊料共晶生成时产生的空泡及焊盘剥离问题。
安全保护
异常警示
电源异常，马达异常，链速异常，导轨到极限，温度超温低温，测温头开路……等
停电与错相保护
具有独立的相序保护电路，当三相线按错时，可保证电气元件不受损坏
