机种名
|

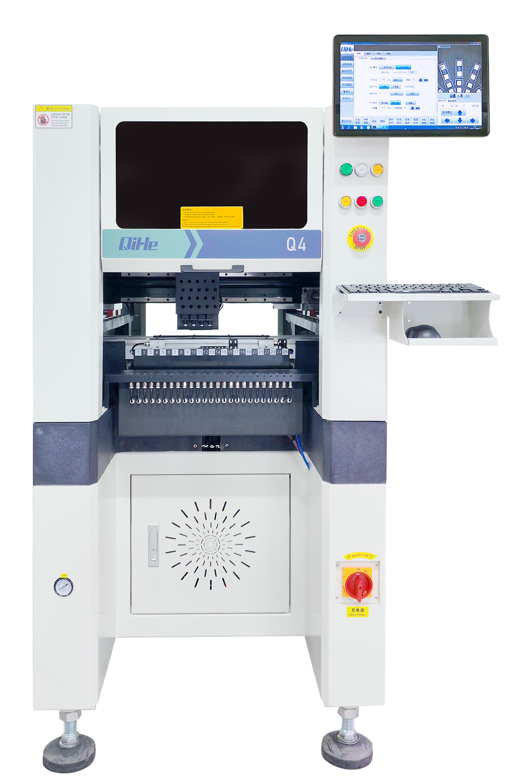

Q4
|
|
基板尺寸
|
50mm×50mm～400mm×330mm
|
|
XY轴最大移动范围
|
360mm×670mm
|
|
Z轴最大移动范围
|
32mm
|
|
平均功率
|
约0.33KW
|
|
电源
|
三相 AC 200,220,380V
|
|
空压源
|
外接气源（min0.5MPa，200L/min（A.N.R.）
|
|
设备尺寸（显示器）
|
W845mm×D1309mm×H1450mm
|
|
重量
|
667KG（只限主体：因选购件的构成而异）
|
|
贴装头
|
|
|
贴装头数量
|
轻量4吸嘴贴装头
|
|
最快速度
|
13000cph（0.27s/芯片）
|
|
平均速度
|
8000cph（0.45s/芯片）~11500（0.31s/芯片）
|
|
贴装精度（cpk≥1）
|
±40μm/芯片
|
|
最高贴装高度
|
15mm
|
|
元件角度支持
|
0～360°任意角度，运动中同步旋转
|
|
适用元件
|
阻容：0201～5730、二极管、三级管
|
|
芯片：LQFP、QFN、QFP、BGA间距≥0.3mm
|
|
灯珠：0402～5070、防流明、透镜
|
|
最大贴装IC尺寸
|
33mm×33mm
|
|
元件供给
|
编带
|
编带宽：4/8/12/16/24/32/44/56mm
|
|
前后供料器规格：Max50品种(4、8mm编带、小卷盘）
|
|
管状
|
前后供料器规格：Max18品种（三管震动飞达）
|
|
托盘
|
Max96品种（ic托盘）
|
|
硬件设备
|
|
|
|
驱动电机
|
XY轴电机
|
闭环电机
|
|
Z轴驱动电机
|
步进电机
|
|
导轨驱动电机
|
步进电机
|
|
XY传动方式
|
TBI高精密滚珠丝杆
|
|
XY轴驱动导轨
|
上银HIWIN高精密直线导轨
|
|
XY运行模式
|
智能曲线加减速直线联动，自带直线插补算法
|
|
|
Z轴驱动导轨
|
亚德客高精密直线导轨
|
|
视觉方式
|
上视觉
|
1部高分频率精密高速识别飞拍相机
|
|
下视觉
|
1部Mark高精密相机
|
|
PCB传输方式
|
单段式传输从左→右传动接驳，自动PCB传送定位
|
|
|
轨道调节方式
|
手动调节
|
|
供料器数量
|
50（前25后25）
|
|
供料器器类型
|
Yamaha电动飞达 、气动飞达、三管震动飞达、五管震动飞达、8、12、16、24、32mm飞达等。
|
|
软件设备
|
|
|
驱动系统
|
松下高速DSP驱动
|
|
控制系统
|
黄瓜视频在线播放自主研发的802P桌面黄瓜下载链接操作系统（Q4-Release）
|
|
操作系统
|
支持Windows XP、win7操作系统
|
|
漏料检测
|
视觉检测
|
|
支持PCB设计软件
|
Protel、DXP、Altium Designer、Pads、Candes、proteus导出的坐标文件，格式为csv 、txt。
|
