SMT黄瓜下载链接TVM802BX
- 产品介绍
- 型号参数
- SMT解决方案
TVM802BX桌面型小型全视觉黄瓜下载链接，是黄瓜视频在线播放公司在2013年初推出，国内桌面型视觉黄瓜下载链接，具有上下视觉功能，能够精确自动视觉定位PCB和器件中心点，在国内的小型机市场中处于先导位置。
产品特性： 1、经典双头设计，可同时安装2个吸嘴，可以同时对小器件和标准的ic进行贴装；自带真空检测，漏了自动补料，缺料自动报警功能。 2、贴装头可以0-360度旋转，可以贴装任意高度，任意角度的器件。 3、机器自带两个静音型无刷真空泵，和一个正压吹气泵。不需要外接气源就可以正常工作，简单可靠。 4、关键配件均为国际一线品牌，是长期稳定工作的基础 5、国际通用吸嘴，设备后期维护简单，省心省事 6、独家以太网控制接口，数据传输稳定可靠，大大提高设备的兼容性和可靠性 7、设有24格超大，分布科学的实用前置料槽，一些散料可以轻松解决。 8、精心设计的人性化控制面板，在乎您的每一步操作！ 9、成熟稳定的上下视觉功能（自动识别mark点，支持器件自动对中功能，能够精准识别0402、0603、0805、sop、TQFP、QFN、BGA等几乎所有常规器件） 10、自主研发，国内的操控软件，支持全球各种主流pcb设计软件。软件功能介绍： ①自主研发操控软件，操作简单方便，享受终身免费升级服务 ②支持全球主流pcb设计软件，坐标批量导入。 ③自动识别mark点，任意图形自动识别，快捷精准 ④Pcb任意拼版功能 ⑤真空检测缺料功能，自动补料 ⑥断点任意器件开始贴装，简单实用 ⑦人性化的器件在线编辑功能，高效准确 ⑧贴装文件自动优化，高效实用 11、出口标准包装：内层为开模珍珠棉，外层为免熏蒸木箱，确保运输途中没问题。
- 产品介绍
TVM802BX桌面型小型全视觉黄瓜下载链接，是黄瓜视频在线播放公司在2013年初推出，国内桌面型视觉黄瓜下载链接，具有上下视觉功能，能够精确自动视觉定位PCB和器件中心点，在国内的小型机市场中处于先导位置。
产品特性： 1、经典双头设计，可同时安装2个吸嘴，可以同时对小器件和标准的ic进行贴装；自带真空检测，漏了自动补料，缺料自动报警功能。 2、贴装头可以0-360度旋转，可以贴装任意高度，任意角度的器件。 3、机器自带两个静音型无刷真空泵，和一个正压吹气泵。不需要外接气源就可以正常工作，简单可靠。 4、关键配件均为国际一线品牌，是长期稳定工作的基础 5、国际通用吸嘴，设备后期维护简单，省心省事 6、独家以太网控制接口，数据传输稳定可靠，大大提高设备的兼容性和可靠性 7、设有24格超大，分布科学的实用前置料槽，一些散料可以轻松解决。 8、精心设计的人性化控制面板，在乎您的每一步操作！ 9、成熟稳定的上下视觉功能（自动识别mark点，支持器件自动对中功能，能够精准识别0402、0603、0805、sop、TQFP、QFN、BGA等几乎所有常规器件） 10、自主研发，国内的操控软件，支持全球各种主流pcb设计软件。软件功能介绍： ①自主研发操控软件，操作简单方便，享受终身免费升级服务 ②支持全球主流pcb设计软件，坐标批量导入。 ③自动识别mark点，任意图形自动识别，快捷精准 ④Pcb任意拼版功能 ⑤真空检测缺料功能，自动补料 ⑥断点任意器件开始贴装，简单实用 ⑦人性化的器件在线编辑功能，高效准确 ⑧贴装文件自动优化，高效实用 11、出口标准包装：内层为开模珍珠棉，外层为免熏蒸木箱，确保运输途中没问题。- 型号参数
型号
TVM802B-X
PCB面积
20*20mm~260*330mm
XY 轴移动范围
395mm*450mm
吸嘴个数
2个
贴装精度
0.025mm
机控制方案
闭环步进电机（柔性S型加减速）+闭环驱动器
工控电脑
英特尔双核处理器，SSD 32G
贴装速度
6000颗粒/小时
适用器件
0402~5050、SOP、TQFP、QFN等常用器件
元器件包装
料带，散装包（IC），等料站数量及类型。标配46料栈8mm=38、12mm=6、16mm=2
视觉系统
2个高清晰CCD相机
上视觉
自动识别元器件位置和角度偏差
下视觉
自动识别PCB的mark点
气泵数量
1个静音型无刷真空泵（-92KP）、1个吹气泵
漏料检测
真空
功率
125W（工作时平均功率）
供电电源
AC220V或AC110V
毛重
66kg
净重
41.4kg
包装体积
0.38CBM
支持PCB设计软件
Protl99/AltiumDesigner/Eagle/Pads/Allegre等

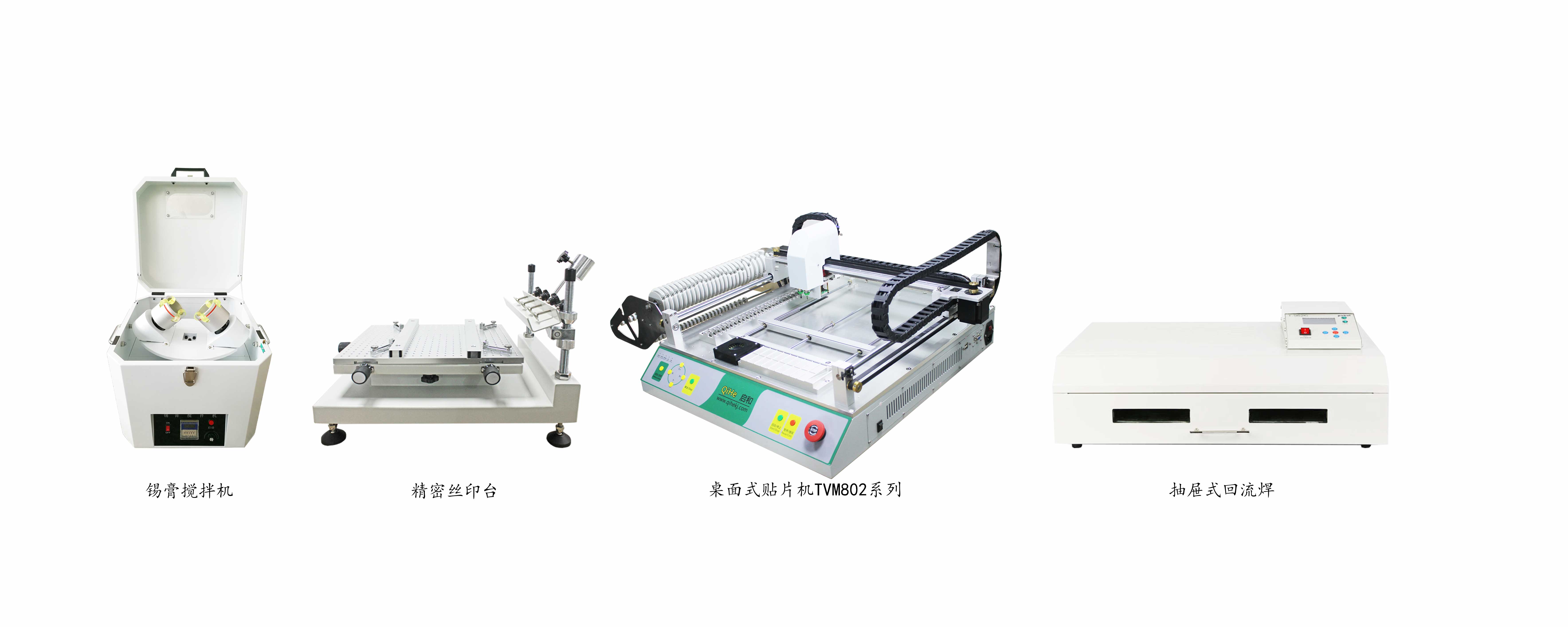

- SMT解决方案
